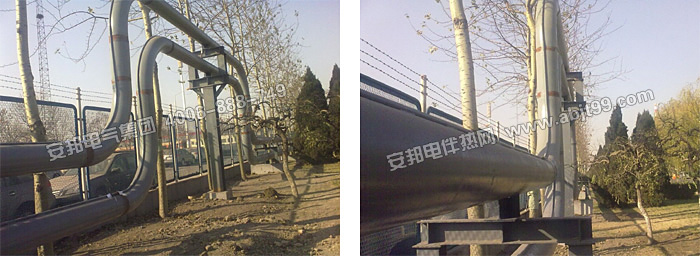

山東東營某長輸石油管線需要做電熱帶保溫系統，目的：在寒冷冬季，保證高粘度的石油正常流動，不影響正常工作。

參數：

1、管道長度：５.3km；

2、管道直徑：DN400；

3、管內介質：石油；

4、介質維持溫度：50℃；

5、較低環境溫度：-18℃；

6、保溫材料：硅酸鋁；

7、保溫厚度：100mm；

8、管道敷設方式：架空

9、并按滿管從 7天內從0度升到50度，考慮電伴熱升溫功率；

根據以上參數，推薦使用集膚效應電熱帶保溫系統，集膚效應電熱帶保溫系統是大型石油化工等企業熱輸管道加熱保溫的新技。

集膚效應電熱帶保溫系統特別適應輸液管道的伴熱和加熱，針對輸油管道，集膚效應電熱帶保溫系統可以使５.3km的長輸管線實現均勻的外伴隨加熱，并能準確地控制油溫。選擇集膚電纜：

集膚電纜：

1、額定電壓：工頻交流6000V；

2、耐壓等級：10000V；

3、長期使用溫度：≤150℃；

4、絕緣層：雙層進口塑料加耐磨護套；

5、較小彎曲半徑：≥200mm；

集膚效應電熱帶保溫系統伴熱電纜的鋪設：

1發熱管內穿電纜需在主管線焊接合格并試壓合格后方能進行。

2穿線前應對發熱管進行清理，用鼓風機吹掃或用專用掃線球掃線，以免管內有雜物，破壞電纜絕緣層，影響電纜使用壽命。

3穿線時電纜應放置在電纜卷軸上并架起，使電纜能夠輕松拉拽。

4穿線時應盡量小心，避免強拉硬拽。

5穿線應從一端順序進行，遇接線盒應先接線，并做好相應的絕緣處理。

6邊穿線邊做絕緣檢驗，并做好相應記錄。

7每個穿（接）線盒完成其功效后應立即蓋好，以免有水或潮氣進入。

8穿線過程中如需電纜對接，應使用鍍銀銅管壓接，并用絕緣帶處理好。

9全部穿線完成后，應做絕緣耐壓試驗。
